ハーネスの加工

　65Aオルタは、本体コネクタの形状がノーマルと異なる。ノーマルは専用コネクタなのに対し、65Aは汎用コネクタが使われている。そのため、ＡＺ−１側のハーネス（正確にはコネクタ）を加工する必要がある。



　コネクタにはIG端子ととL端子がある。

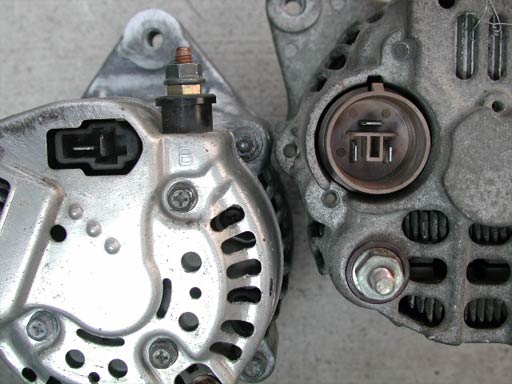

65Aオルタネータ




ノーマルオルタネータ


　ノーマルのオルタ本体のコネクタには３つ金属端子が出ている。しかし、実際に使用されているのは左右の２本だけで、中央の金属端子は使われていない。



　どうやって接続するかだが・・・まずＡＺ−１側のハーネス（正確にはコネクタ）を加工する。オルタとつながるコネクタの中に細いマイナスドライバーを突っ込んで、中の金属端子を抜き出す。




　このコネクタって、完全に密閉されているわけではなかったんだ。ゴムの栓がしてあるだけだった。

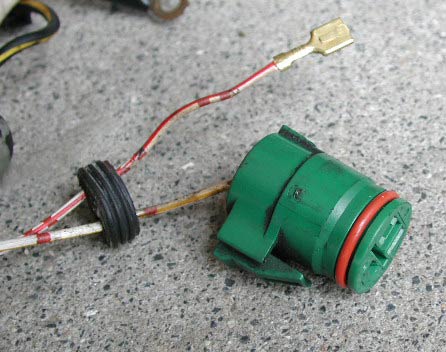

　出てきた端子は、汎用の端子。



　出てきた端子に、汎用の２ピンのカプラーをつける。カプラーに差し込むだけでOK。IG端子とL端子を間違って逆に接続しないこと。



　あとは各配線をつないで完了だ。

---
