F6A NA用4速ミッションの分解、その1
ギア本体を取り出すためミッションを分解する。分解の仕方は基本的にターボ用5速ミッションと同じである。
まず矢印の蓋をはずす。

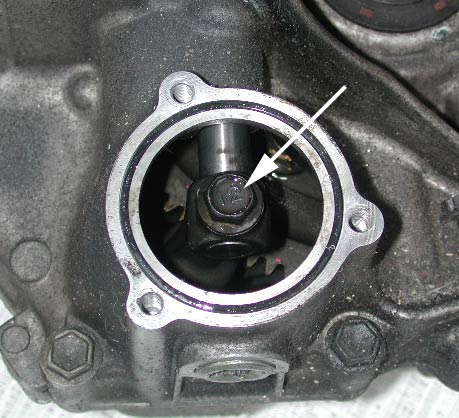

蓋の中に見えるボルトを外す。

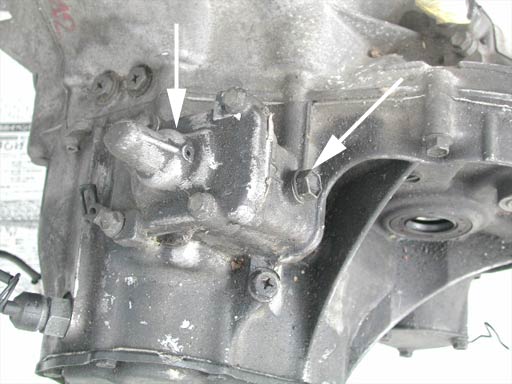

矢印のネジをはずす。特に右側の斜め矢印のボルトは取り外し忘れに注意。
以上でシフトユニットが取り外せる。

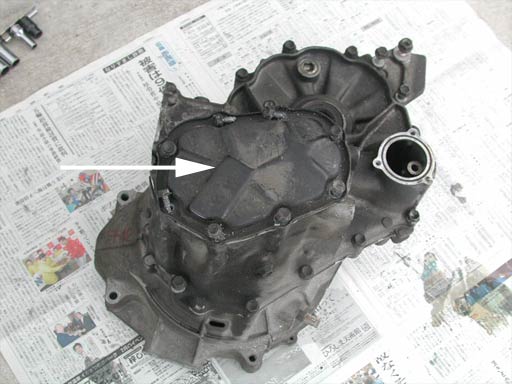

次のステップとして、矢印で示す横のカバーをはずす。

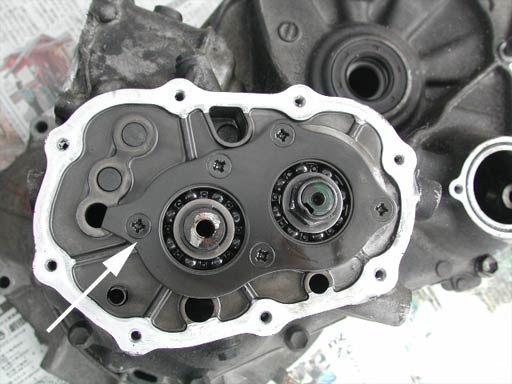

矢印のプレートをはずす。プラスのネジでとめられているが、ネジロック剤が塗布されているため非常に固い。普通のドライバーで外すのではなく、インパクトドライバーを使用すること。

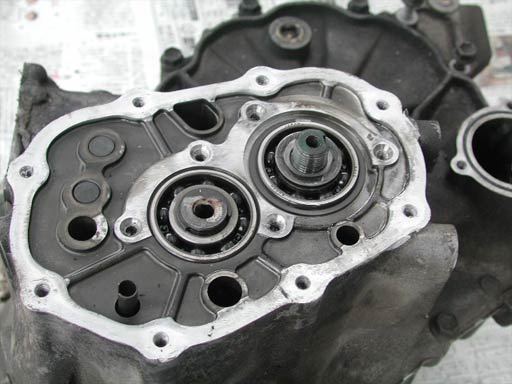

プレートをはずす。図示していないがカウンターシャフト(写真右側のシャフト)についているナットもはずす。
